6AG1972-0BA12-2XA0 Konektor Bus Profibus Dp RS 485 Instalasi Mudah

• Digunakan untuk menghubungkan node PROFIBUS ke kabel bus PROFIBUS
• Instalasi mudah
• Colokan FastConnect memastikan waktu pemasangan yang sangat singkat karena teknologi isolasi-perpindahannya
• Resistor terminating terintegrasi (tidak dalam kasus 6ES7 972-0BA30-0XA0)
• Konektor dengan soket Sub-D memungkinkan koneksi PG tanpa pemasangan tambahan node jaringan

Beberapa versi yang berbeda dari konektor bus tersedia, masing-masing dioptimalkan untuk perangkat yang akan dihubungkan:

• Konektor bus dengan outlet kabel aksial (180 °), misalnya untuk PC dan SIMATIC HMI OPs, untuk kecepatan transmisi hingga 12 Mbps dengan resistor penghentian bus terintegrasi.
• Konektor bus dengan outlet kabel vertikal (90 °);

Konektor ini memungkinkan outlet kabel vertikal (dengan atau tanpa antarmuka PG) untuk kecepatan transmisi hingga 12 Mbps dengan resistor penghentian bus integral. Pada tingkat transmisi 3, 6 atau 12 Mbps, kabel plug-in SIMATIC S5 / S7 diperlukan untuk koneksi antara konektor bus dengan antarmuka-PG dan perangkat pemrograman.

• Konektor bus dengan outlet kabel 30 ° (versi berbiaya rendah) tanpa antarmuka PG untuk laju transmisi hingga 1,5 Mbps dan tanpa resistor penghentian bus terintegrasi.
• PROFIBUS Konektor bus FastConnect RS 485 (outlet kabel 90 ° atau 180 °) dengan laju transmisi hingga 12 Mbps untuk perakitan cepat dan mudah menggunakan teknologi koneksi pemindahan isolasi (untuk kabel yang kaku dan fleksibel).

Fungsi

Metode pengupasan FastConnect memungkinkan koneksi PROFIBUS yang cepat dan mudah ke kabel PROFIBUS.

Struktur khusus dari kabel bus FastConnect memungkinkan penggunaan alat pengupasan FastConnect dengan mana casing luar dan perisai tenunan dapat dilucuti dalam satu operasi dengan presisi sempurna. Kabel yang disiapkan dengan cara ini dihubungkan di konektor bus FastConnect menggunakan metode perpindahan isolasi.

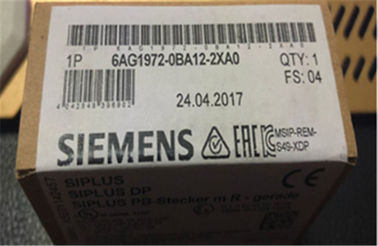

Konektor Konektor 6AG1972-0BA12-2XA0

SIPLUS DP PROFIBUS konektor M R-90 ° outlet kabel -25 ... + 70 ° C dengan pelapisan konformal berdasarkan 6ES7972-0BA12-0XA0

Produk
Nomor Artikel (Market Facing Number)	6AG1972-0BA12-2XA0
Deskripsi Produk	SIPLUS DP PROFIBUS konektor M R-90 ° outlet kabel -25 ... + 70 ° C dengan pelapisan konformal berdasarkan 6ES7972-0BA12-0XA0
Keluarga produk	Konektor RS 485 bus
Siklus Hidup Produk (PLM)	PM300: Produk Aktif
Informasi pengiriman
Peraturan Pengendalian Ekspor	AL: N / ECCN: N
Eksekusi lead time standar	22 Hari / Hari
Berat Bersih (kg)	0,05 Kg
Dimensi Produk (W x L x H)	Tidak tersedia
Dimensi Kemasan	6,80 x 7,80 x 3,00
Unit ukuran paket ukuran	CM
Unit Kuantitas	1 potong
Jumlah Kemasan	1
Informasi Produk Tambahan
EAN	4042948396902
UPC	040892549058
Kode komoditas	85366990
LKZ_FDB / CatalogID	A & DSE / SIP ADD
Grup produk	4573
Negara Asal	Jerman
Kepatuhan dengan pembatasan zat sesuai direktif RoHS	Sejak: 01.01.2012
Kelas produk	B: pengembalian terbatas, silakan hubungi mitra / kontak Anda
Kategori Kewajiban untuk mengambil kembali peralatan listrik dan elektronik setelah digunakan	Tidak ada kewajiban untuk mengambil kembali peralatan listrik dan elektronik setelah digunakan
