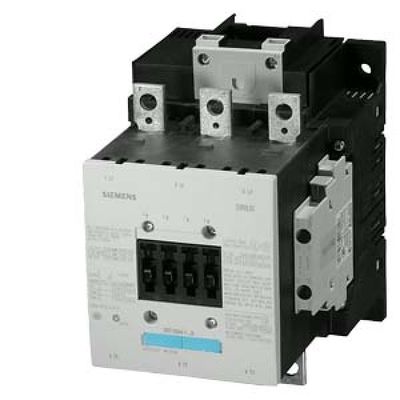

3RT1056-6AF36 Siemens Motor Contactor / 185A Siemens Daya Kontaktor Hingga 250KW

3RT1056-6AF36 Siemens Motor Contactor / 185A Siemens Daya Kontaktor Hingga 250KW

3RT1056-6AF36 Siemens Motor Contactor / 185A Siemens Power Contactor Up To 250KW
3RT1056-6AF36 Siemens Motor Contactor / 185A Siemens Power Contactor Up To 250KW 3RT1056-6AF36 Siemens Motor Contactor / 185A Siemens Power Contactor Up To 250KW 3RT1056-6AF36 Siemens Motor Contactor / 185A Siemens Power Contactor Up To 250KW 3RT1056-6AF36 Siemens Motor Contactor / 185A Siemens Power Contactor Up To 250KW

Gambar besar :  3RT1056-6AF36 Siemens Motor Contactor / 185A Siemens Daya Kontaktor Hingga 250KW Harga terbaik

Detail produk:
Tempat asal: Jerman
Nama merek: Siemens
Sertifikasi: UL CE
Nomor model: 3RT1056-6AF36 3RT1054 3RT1055
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 PC
Harga: consult for best discount
Kemasan rincian: Paket asli Siemens
Waktu pengiriman: 2-5 hari
Syarat-syarat pembayaran: T / T,, Western Union, Paypal ,, MoneyGram ,, L / C
Menyediakan kemampuan: PC 200 per bulan
Detil Deskripsi produk
Seri: Kontraktor SIRIUS Jenis Jenis: Kontaktor daya
Tipe listrik: AC / DC Polandia: 3 kutub
Operasi tegangan: AC / DC 110-127V Garansi: 12 bulan
Cahaya Tinggi:

siemens listrik kontaktor

,

siemens listrik kontaktor


  Siemens 3RT1056-6AF36 Kontaktor Listrik Hingga 250KW Kontaktor Daya 185A Untuk Mengalihkan Motor

Daya kontaktor, AC-3 185 A, 90 kW / 400 V AC (50-60 Hz) / operasi DC 110-127 V UC Kontak tambahan 2 NO + 2 NC 3-kutub, Ukuran S6 Koneksi busbar Drive: terminal sekrup konvensional

Aplikasi:

Kompatibilitas elektromagnetik (EMC)

Kontaktor 3RT memenuhi persyaratan untuk kategori lingkungan A.

catatan:

Ketika kontaktor digunakan dalam lingkungan dengan konverter frekuensi, catatan konfigurasi dalam Manual "SIRIUS - SIRIUS 3RT Kontaktor / Penghubung Kontaktor" harus diamati,

Perlindungan sirkuit pendek
Untuk perlindungan hubungan pendek dari kontaktor tanpa relay berlebih

Lihat manual untuk perincian perlindungan hubungan pendek dari kontaktor dengan relay berlebih

Panduan pemilihan tersedia untuk perakitan motor penggerak yang terdiri dari pelindung starter motor 3RV2 dan kontaktor 3RT2,

Untuk dimensi pemuatan beban,

Pelindung motor

3RT2 kontaktor

Relai overload termal 3RU2 atau relay overload 3RB3 elektronik dapat dipasang ke kontaktor 3RT2 untuk perlindungan terhadap beban berlebih.

3RT1 kontaktor

Relay 3RB2 elektronik yang berlebih dapat dipasang ke kontaktor 3RT1 untuk perlindungan terhadap beban berlebih.

Pemantauan tanaman dan aplikasi

Relai pemantauan 3RR2 dapat dipasang ke kontaktor 3RT2 untuk pemantauan dan pengukuran dalam aplikasi.

Rating motor tiga fase

Peringkat yang dikutip (dalam kW) mengacu pada daya output pada poros motor (sesuai dengan pelat nama).

Spesifikasi peringkat daya dari kontaktor dalam kW (sesuai dengan IEC 60947-4-1, Tabel G) adalah nilai panduan untuk motor standar 4-kutub pada 50 Hz AC dan tegangan yang ditentukan (misalnya 400 V AC). Data awal dan nilai yang sebenarnya dari motor yang akan diaktifkan harus dipertimbangkan ketika memilih unit. Arus motor, perangkat proteksi motor dan aksesor atau accorible current acc. untuk kategori pemanfaatan harus selaras satu sama lain

Kontaktor 3RT, ukuran S00 hingga S12

Rentang daya kami:

  • Kontaktor untuk mengganti motor:
    • Ukuran S00: 3RT201 hingga 7,5 kW
    • Ukuran S0: 3RT202 hingga 18,5 kW
    • Ukuran S2: 3RT203 hingga 37 kW
    • Ukuran S3: 3RT204 hingga 55 kW
    • Ukuran S6 hingga S12: 3RT10 hingga 250 kW
    • Ukuran S10 dan S12: 3RT12 hingga 250 kW
    • Ukuran 14: 3TF6 hingga 450 kW
Standar

IEC / EN 60947‑1,
IEC / EN 60947‑4‑1,
IEC / EN 60947‑5‑1 (switch tambahan)

Data teknis

Nama merek produk SIRIUS
Penetapan produk Kontaktor daya
Penetapan jenis produk 3RT1
Data teknis umum
Ukuran kontaktor S6
Ekstensi produk
● modul fungsi untuk komunikasi Tidak
● Tombol bantu iya nih
Surge tegangan resistansi
● nilai nilai sirkuit utama 8 kV
● nilai pengenal sirkuit tambahan 6 kV
tegangan maksimum yang diizinkan untuk isolasi yang aman
● antara koil dan kontak utama menurut. ke EN 60947-1 690 V
Kelas perlindungan IP
● di depan IP00; IP20 di bagian depan dengan penutup / terminal kotak
● terminal IP00
Ketahanan guncangan pada impuls persegi panjang
● di AC 8,5 g / 5 md, 4,2 g / 10 mdtk
● di DC 8,5 g / 5 md, 4,2 g / 10 mdtk
Ketahanan guncangan dengan pulsa sinus
● di AC 13,4 g / 5 ms, 6,5 g / 10 ms
● di DC 13,4 g / 5 ms, 6,5 g / 10 ms
Kehidupan pelayanan mekanik (switching cycles)
● khas kontaktor 10.000.000
● dari kontaktor dengan blok saklar tambahan elektronik yang kompatibel yang khas 5 000 000
● dari kontaktor dengan tambahan blok saklar tambahan tipikal 10.000.000
Kode referensi acc. ke DIN 40719 diperpanjang sesuai dengan IEC 204-2 acc. ke IEC 750 K
Kode referensi acc. ke DIN EN 81346-2 Q
Kondisi lingkungan
Ketinggian instalasi pada ketinggian di atas permukaan laut
● maksimum 2 000 m
Suhu Ambient
● selama operasi -25 ... +60 ° C
● selama penyimpanan -55 ... +80 ° C
Sirkuit utama
Jumlah kutub untuk rangkaian arus utama 3
Jumlah kontak NO untuk kontak utama 3
Tegangan operasi
● pada nilai maksimum AC-3 1 000 V
Operasi saat ini
● pada AC-1 pada 400 V
- pada suhu ambien 40 ° C nilai pengenal 215 A
● pada AC-1
- hingga 690 V pada suhu ambien 40 ° C nilai pengenal 215 A
- hingga 690 V pada suhu sekitar 60 ° C nilai pengenal 185 A
- hingga 1000 V pada suhu ambien 40 ° C nilai pengenal 100 A
- hingga 1000 V pada suhu sekitar 60 ° C nilai pengenal 100 A
● pada AC-2 dengan nilai pengenal 400 V 185 A
● di AC-3
- pada nilai nominal 400 V 185 A
- pada nilai nominal 500 V 185 A
- pada nilai pengenal 690 V 170 A
- pada nilai nominal 1000 V 65 A
● pada AC-4 dengan nilai pengenal 400 V 160 A
Pembagian konduktor yang dapat dihubungkan di sirkuit utama AC-1
● minimal 60 ° C diperbolehkan 95 mm²
● pada 40 ° C minimum yang diizinkan 95 mm²
Operasi saat ini untuk sekitar. Siklus operasi 200000 di AC-4
● pada nilai pengenal 400 V 81 A
● pada nilai pengenal 690 V 65 A
Operasi saat ini
● pada 1 jalur saat ini di DC-1
- pada nilai 24 V 160 A
- pada nilai dinilai 110 V 18 A
- pada nilai dinilai 220 V 3.4 A
- pada nilai nominal 440 V 0,8 A
- pada nilai nominal 600 V 0,5 A
● dengan 2 jalur saat ini secara seri di DC-1
- pada nilai 24 V 160 A
- pada nilai dinilai 110 V 160 A
- pada nilai dinilai 220 V 20 A
- pada nilai nominal 440 V 3,2 A
- pada nilai nominal 600 V 1,6 A
● dengan 3 jalur saat ini secara seri di DC-1
- pada nilai 24 V 160 A
- pada nilai dinilai 110 V 160 A
- pada nilai dinilai 220 V 160 A
- pada nilai nominal 440 V 11,5 A
- pada nilai nominal 600 V 4 A
Operasi saat ini
● pada 1 jalur saat ini di DC-3 pada DC-5
- pada nilai 24 V 160 A
- pada nilai dinilai 110 V 2.5 A
- pada nilai dinilai 220 V 0,6 A
- pada nilai nominal 440 V 0,17 A
- pada nilai nominal 600 V 0,12 A
● dengan 2 jalur saat ini secara seri di DC-3 pada DC-5
- pada nilai 24 V 160 A
- pada nilai dinilai 110 V 160 A
- pada nilai dinilai 220 V 2.5 A
- pada nilai nominal 440 V 0,65 A
- pada nilai nominal 600 V 0,37 A
● dengan 3 jalur saat ini secara seri di DC-3 di DC-5
- pada nilai 24 V 160 A
- pada nilai dinilai 110 V 160 A
- pada nilai dinilai 220 V 160 A
- pada nilai nominal 440 V 1,4 A
- pada nilai nominal 600 V 0,75 A
Kekuatan operasi
● pada AC-1
- pada 230 V pada nilai pengenal 60 ° C 70 kW
- pada nilai nominal 400 V 121 kW
- pada 400 V dengan nilai pengenal 60 ° C 121 kW
- pada nilai pengenal 690 V 210 kW
- pada 690 V pada nilai pengenal 60 ° C 210 kW
- pada 1000 V pada nilai pengenal 60 ° C 165 kW
● pada AC-2 dengan nilai pengenal 400 V 90 kW
● di AC-3
- pada nilai dinilai 230 V 61 kW
- pada nilai nominal 400 V 90 kW
- pada nilai nominal 500 V 132 kW
- pada nilai pengenal 690 V 160 kW
- pada nilai nominal 1000 V 90 kW
Daya operasi untuk kira-kira. Siklus operasi 200000 di AC-4
● pada nilai pengenal 400 V 45 kW
● pada nilai pengenal 690 V 65 kW
Termal arus waktu pendek terbatas hingga 10 dtk 1 480 A
Rugi daya [W] pada AC-3 pada 400 V untuk nilai pengenal dari operasi per konduktor saat ini 13 W
Frekuensi switching tanpa beban
● di AC 2 000 1 / jam
● di DC 2 000 1 / jam
Frekuensi operasi
● maksimum AC-1 800 1 / jam
● pada AC-2 maksimum 300 1 / jam
● maksimum AC-3 750 1 / jam
● maksimum AC-4 130 1 / jam
Rangkaian kontrol / Kontrol
Jenis tegangan dari tegangan suplai kontrol AC / DC
Kontrol tegangan suplai di AC
● pada nilai 50 Hz 110 ... 127 V
● pada nilai dinilai 60 Hz 110 ... 127 V
Kontrol tegangan suplai di DC
● nilai pengenal 110 ... 127 V
Operasi rentang faktor kontrol nilai tegangan suplai magnet coil di DC
● nilai awal 0,8
● Nilai skala penuh 1.1
Operasi rentang faktor kontrol nilai tegangan suplai magnet coil di AC
● pada 50 Hz 0,8 ... 1,1
● pada 60 Hz 0,8 ... 1,1
Desain penekan lonjakan dengan varistor
Daya pick-up magnet kumparan di AC
● pada 50 Hz 300 V · A
